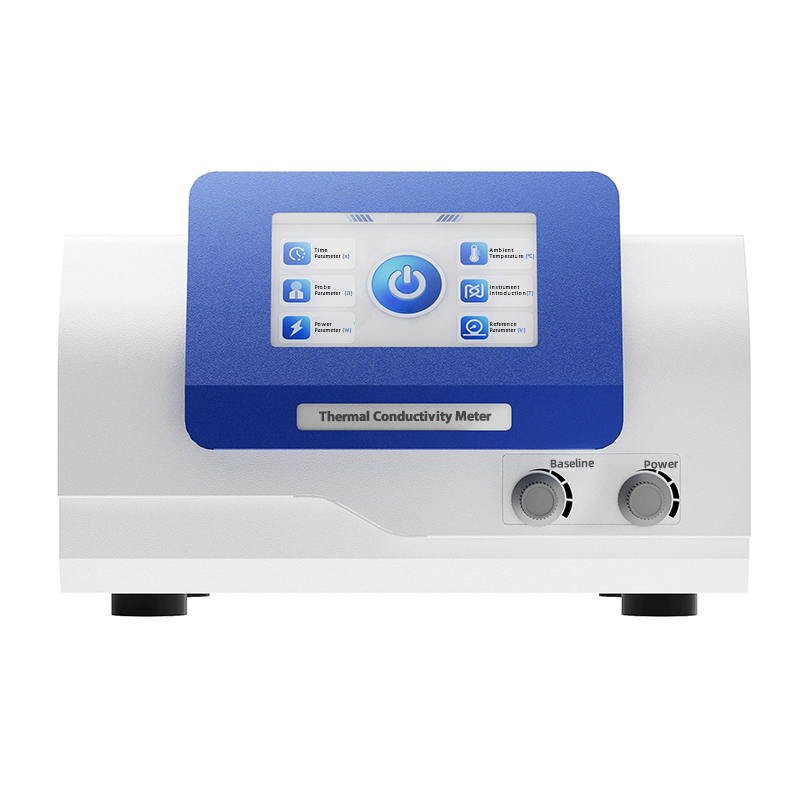

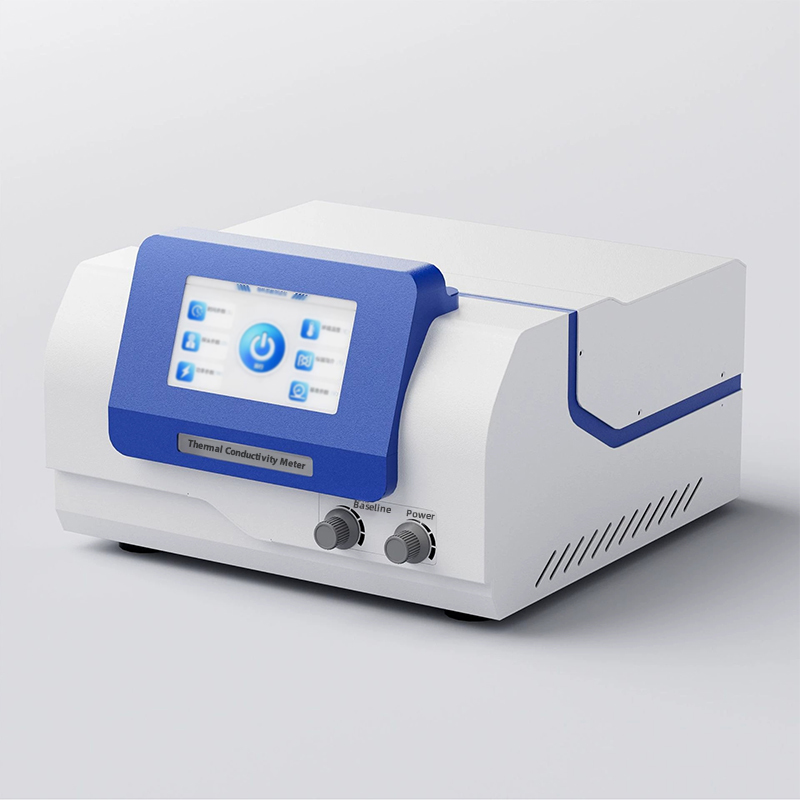

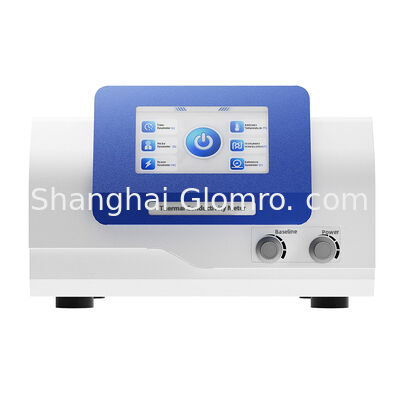

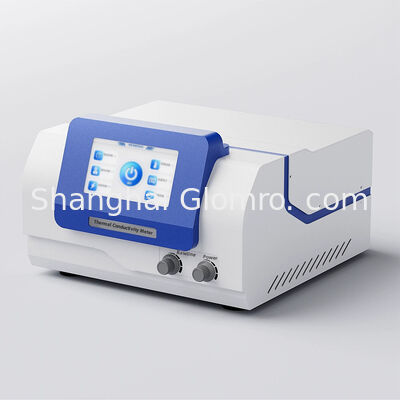

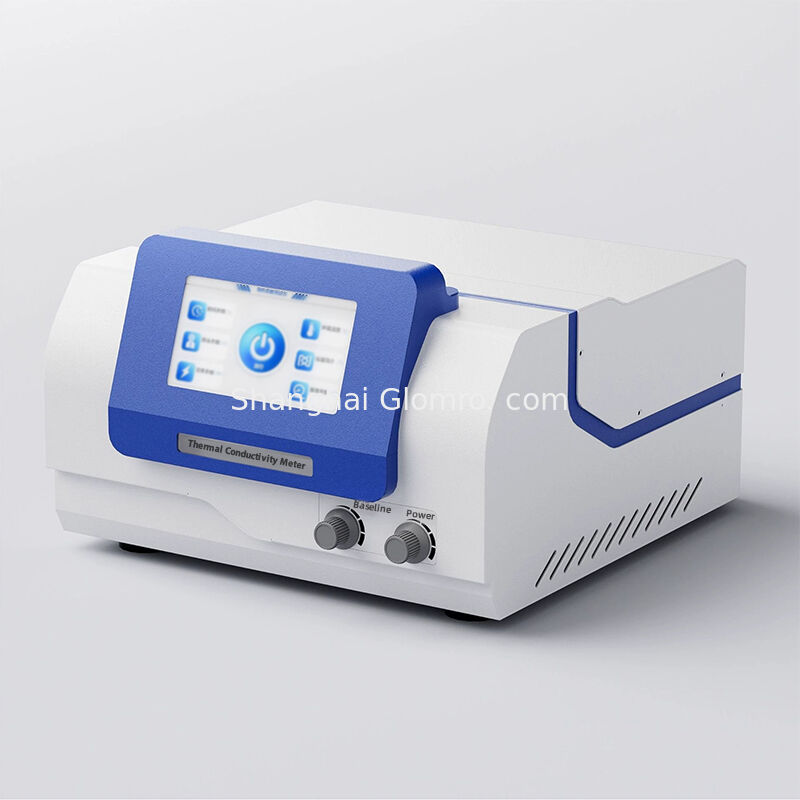

Przenośny miernik przewodności cieplnej TPS dla ciał stałych, cieczy i proszków

PrzejściowePpas jazdyHzjeśćSNaszaMetodThermalCnieprzewodzącyMEter

Wprowadzenie do instrumentu

BXT-DR-S to tester przewodności cieplnej opracowany przy użyciu technologii przejściowych płaskich źródeł ciepła (TPS), który może być stosowany do testowania przewodności cieplnej różnych rodzajów materiałów.Metoda przejściowego źródła ciepła planarnego jest najnowszym rodzajem
Metodę badań przewodności cieplnej, która wprowadziła techniki pomiarowe na zupełnie nowy poziom.Możliwość szybkiego i dokładnego pomiaru przewodności cieplnej podczas badania materiałów zapewnia dużą wygodę dla monitorowania jakości przedsiębiorstwaInstrument jest łatwy w obsłudze, metoda jest prosta i łatwa w zrozumieniu, a próbka nie ulegnie uszkodzeniu.

Zasada działania

Technologia przejściowych płaskich źródeł ciepła (TPS) jest nową metodą pomiaru przewodności cieplnej.Zasada określania właściwości termicznych materiałów opiera się na przejściowej odpowiedzi temperatury generowanej przez dyskowe źródło ciepła z podgrzewaniem stopniowym w nieskończonym mediumWykorzystanie materiałów odpornych na ciepło w celu stworzenia płaskiej sondy, która służy zarówno jako źródło ciepła, jak i czujnik temperatury.Współczynnik odporności termicznej stopów jest liniowo związany z temperaturą i odpornością, co oznacza, że poprzez zrozumienie zmiany oporu można określić utratę ciepła, odzwierciedlając w ten sposób przewodność cieplną urządzenia.

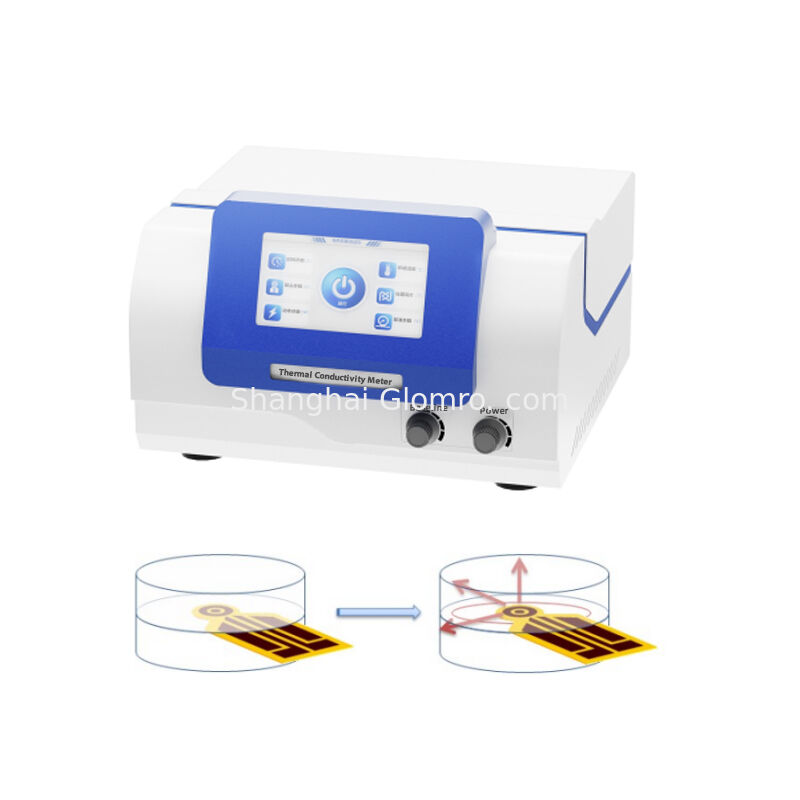

Sonda tej metody to cienka folia o ciągłej strukturze podwójnej helisy, utworzona przez wytrawianie stopów przewodzących,z podwójnym warstwą izolacyjną na zewnętrznej warstwie i bardzo cienką grubościąW trakcie procesu testowania sonda umieszczana jest w środku próbki do badania.Kiedy prąd przechodzi przez sondę, powstaje pewien wzrost temperatury, a wytwarzane ciepło jednocześnie rozprasza się do próbek po obu stronach sondy.Prędkość dyfuzji cieplnej zależy od właściwości przewodzenia cieplnego materiałuPoprzez rejestrację temperatury i czasu reakcji sondy przewodność cieplna może być bezpośrednio uzyskana z modelu matematycznego.

Obiekt badawczy

Metale, ceramika, stopy, rudy, polimery, kompozyty, papier, tkaniny, piankowane tworzywa sztuczne (materiały termoizolacyjne i płyty o płaskiej powierzchni), wełna mineralna, cement
wszelkie, szkło wzmocnione płyty kompozytowe CRC, płyty z cementu polistyrenu, betonu kanapkowego, szkło wzmocnione płyty kompozytowe z stalowych paneli, papierowe płyty z pączkami, koloidy, płynów, proszków,składniki stałe granulowane i pasta, itp., mają szeroki zakres obiektów badawczych.

Główne cechy

U Standardy odniesienia dla instrumentów całej maszyny: ISO 22007-2;

U Zakres badań jest szeroki, wydajność badań jest stabilna i znajduje się na wiodącym poziomie wśród podobnych instrumentów w Chinach;

U Bezpośrednie pomiar, z możliwością ustawienia czasu badania około 5-160 sekund, pozwala szybko i precyzyjnie zmierzyć przewodność cieplną, oszczędzając dużo czasu;

U Nie będzie on podlegał działaniu oporności termicznej kontaktowej, podobnie jak metoda statyczna;

U Nie jest wymagane specjalne przygotowanie próbki ani specyficzne wymagania dotyczące kształtu próbki.Bloki stałe potrzebują tylko stosunkowo gładkiej powierzchni próbki i długości i szerokości co najmniej dwukrotnej średnicy sondy;

U Przeprowadzenie badań nieniszczących na próbkach oznacza, że mogą one być ponownie wykorzystane;

U Sonda przyjmuje strukturę podwójnej spiralki do projektowania, w połączeniu z dedykowanym modelem matematycznym i wykorzystuje podstawowe algorytmy do analizy i obliczania danych zebranych na sondzie;

U Konstrukcja tabeli próbkowej jest inteligentna, łatwa w obsłudze, nadaje się do umieszczania próbek o różnej grubości i jednocześnie jest prosta i piękna;

U Zbieranie danych na sondzie wykorzystuje importowany chip
s, które mają wysoką rozdzielczość i mogą zwiększyć dokładność i wiarygodność wyników badań;

U System sterowania hosta wykorzystuje mikroprocesory ARM, które mają szybszą prędkość przetwarzania niż tradycyjne mikroprocesory, co poprawia możliwości analizy i przetwarzania systemu,i powodując dokładniejsze wyniki obliczeń;

U Instrument może być stosowany do określania właściwości termicznych, takich jak ciała stałe w postaci bloku, ciała stałe w postaci pasty, ciała stałe w postaci ziaren, koloidy, cieczy, proszków, powłok, folii, materiałów izolacyjnych itp.;

U Inteligentny interfejs człowiek-maszyna, kolorowy wyświetlacz LCD, sterowanie ekranem dotykowym, łatwa i prosta obsługa;

U Wysoce zautomatyzowany system komunikacji danych i przetwarzania raportów.

Parametry techniczne

W porównaniu z innymi metodami jest szybciej
, prostsze i bardziej C.wszechstronne
