Metoda źródła płaszczyzny przejściowej / Analiza przewodności cieplnej / Tester analizatora technologii Tps

Podstawowe informacje
Miejsce pochodzenia: CHINY
Nazwa handlowa: BAXIT
Orzecznictwo: CE
Numer modelu: BXT-DRS
Minimalne zamówienie: 1 jednostka
Cena: 5450USD
Czas dostawy: 3-5 dni roboczych
Zasady płatności: akredytywy
Możliwość Supply: 500 jednostek
Szczegóły informacji
Metoda zmierz: Przejściowe płaskie źródło ciepła, stan niestabilny Pomiar właściwości fizycznych: Bezpośredni dostęp do przewodności cieplnej i dyfuzyjności cieplnej
Obiekt testowy: Ciało stałe, płyn, proszek, pasta, koloid, granulat Prośba o wielkość próbki: Żadnych specjalnych życzeń
Zakres testowy: 0,005--300 W/(m*K) zakres temperatur próbki: Temperatura pokojowa -130°C
Średnica sondy: 15mm/7,5mm Dokładność: +3%, -3%
Podkreślić:

Miernik przewodności cieplnej źródła przejściowego

,

sprzęt do badania przewodności cieplnej Tps


opis produktu

Wprowadzenie produktu

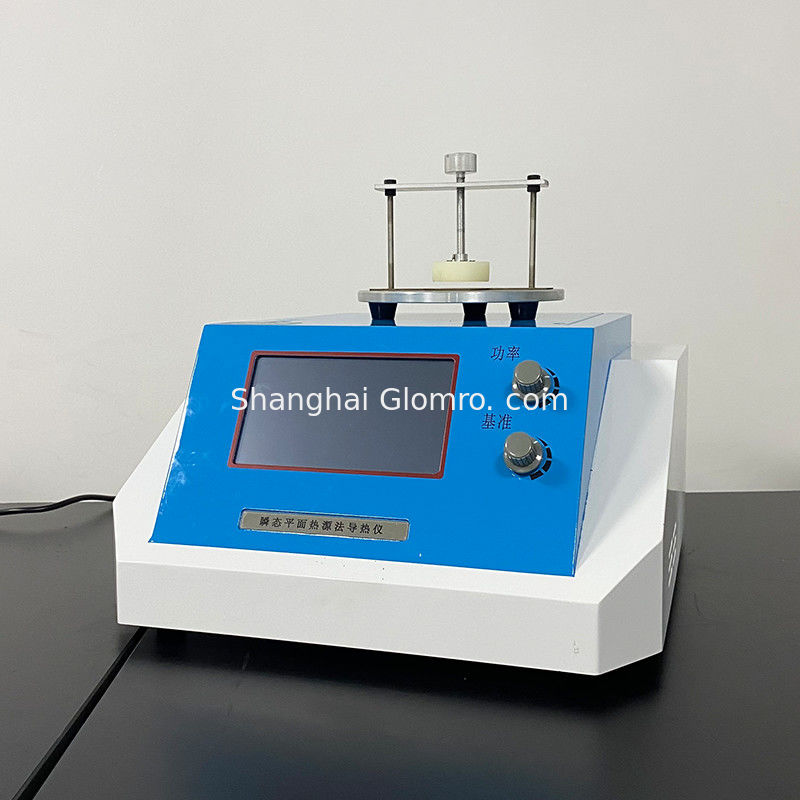

Szybki tester przewodności cieplnej BXT-DRS to opracowany tester przewodności cieplnejwykorzystującą technologię przejściowego planarnego źródła ciepła (TPS), którą można wykorzystać do testowania właściwości termicznychprzewodność różnego rodzaju materiałów. Jedną z metod jest metoda przejściowego płaskiego źródła ciepłaśredniej wielkości metody badania przewodności cieplnej, które przynoszątechnologię pomiarową na zupełnie nowy poziom. Możliwość szybkiego i dokładnego pomiaruprzewodność cieplna podczas badania materiałów zapewnia dużą wygodę dla przedsiębiorstwmonitorowanie jakości, produkcja materiałów i badania laboratoryjne. Instrument jest łatwy w obsłudzedziałać, metoda jest prosta i łatwa do zrozumienia i nie spowoduje uszkodzeniabadana próbka.
Zasada działania
Technologia przejściowego planarnego źródła ciepła (TPS) to nowa metoda pomiaru temperaturyprzewodności, opracowany przez profesora Silasa Gustafssona z Chalmer
Politechniki w Szwecji w oparciu o gorący drutmetoda. Zasada pomiaru właściwości termofizycznychmateriałów opiera się na przejściowej reakcji na temperaturęgenerowane przez stopniowo podgrzewane dyskowe źródło ciepła w nieskończonościśredni. Płaska sonda wykonana jest z materiału odpornego na ciepło, którypełni jednocześnie funkcję źródła ciepła i czujnika temperatury.Współczynnik oporu cieplnego stopu jest liniową zależnością temperaturyi rezystancję, to znaczy utratę ciepła można poznać, rozumiejąc zmianę rezystancji,co odzwierciedla przewodność cieplną próbki. Sonda tej metody jestciągły arkusz o strukturze podwójnej spirali utworzony po trawieniu stopu przewodzącego.Warstwa zewnętrzna to dwuwarstwowa izolacyjna warstwa ochronna o bardzo cienkiej grubości. To sprawiasonda ma określoną wytrzymałość mechaniczną i utrzymuje odległość między próbką apróbka. Izolacja elektryczna.Podczas badania sondę umieszcza się na środku próbki w celu przeprowadzenia badania. Kiedy prądprzechodzi przez sondę, następuje pewien wzrost temperatury i wytworzone ciepło
jednocześnie rozproszone do próbek po obu stronach sondy. Prędkość termicznadyfuzja zależy od przewodności cieplnej materiału. Rejestrując temperaturęi czas reakcji sondy, z którego można bezpośrednio obliczyć przewodność cieplnąmodel matematyczny.
Główne cechy
1. Szybki i dokładny: 5-160 S może ukończyć test
2. Badania nieniszczące: próbka nie jest uszkodzona i może być ponownie użyta
3. Proste przygotowanie próbki: brak specjalnych wymagań co do wielkości próbki
4. Szeroka gama obiektów badawczych: ciała stałe blokowe, ciała stałe ziarniste, ciecze, proszki, koloidy, pastymożna przetestować
5. Wysoka elastyczność: niezależny uchwyt na próbki, odłączana sonda, elastyczne testowanie
6. Strona przyjazna dla użytkownika, łatwa w obsłudze: wyświetlacz dotykowy LCD, łatwy w obsłudze, łatwy w obsłudzezrozumieć
Wyższość:
1. Norma odniesienia dla przyrządu: ISO 22007-2 2008
2. Zakres testowy jest szeroki, a wydajność testu stabilna, co plasuje się na poziomie wśród podobnychinstrumenty krajowe;
3. Pomiar bezpośredni, czas testu można ustawić na około 5-160 s, co można szybko idokładnie zmierzyć przewodność cieplną, oszczędzając dużo czasu;
4. Kontaktowy opór cieplny nie będzie miał na niego wpływu, jak w przypadku metody statycznej;
5. Nie jest wymagane żadne specjalne przygotowanie próbki i nie ma specjalnych wymagań dlakształt próbki. Masowe ciało stałe wymaga jedynie stosunkowo gładkiej powierzchni próbki idługość i szerokość są co najmniej dwukrotnością średnicy sondy;
6. Badania nieniszczące próbek oznaczają, że próbki mogą zostać ponownie użyte;
7. Sonda została zaprojektowana z podwójną strukturą helisy połączoną z ekskluzywnąmodel matematyczny, a algorytm podstawowy służy do analizy i obliczania danychzebrane na sondzie;
8. Konstrukcja przykładowego stołu jest genialna, łatwa w obsłudze i odpowiednia do umieszczeniapróbki o różnych grubościach, a jednocześnie proste i piękne;
9. Do gromadzenia danych w sondzie wykorzystuje się importowany chip do gromadzenia danych. Wysokirozdzielczość chipa może sprawić, że wyniki testu będą dokładniejsze i bardziej wiarygodne;
10. System sterowania hosta wykorzystuje mikroprocesor ARM, który jest szybszy niżtradycyjne mikroprocesory, poprawiają możliwości analityczne i przetwarzające systemu,i sprawia, że ​​wyniki obliczeń są dokładniejsze;
11. Przyrząd może być stosowany do wyznaczania parametrów termofizycznych m.inbryły blokowe, masy stałe w postaci past, ciała stałe ziarniste, koloidy, ciecze, proszki, powłoki, folie, termicznemateriały izolacyjne itp.;
12. Inteligentny interfejs człowiek-maszyna, kolorowy wyświetlacz LCD, sterowanie za pomocą ekranu dotykowego,wygodna i prosta obsługa;
13. Potężne możliwości przetwarzania danych. Wysoce zautomatyzowana komunikacja danych komputerowychi system przetwarzania raportów.
Obiekt testowy:
Metale, ceramika, stopy, minerały, polimery, materiały kompozytowe, papier, tkaniny, tworzywa piankowe(materiały izolacyjne o powierzchniach płaskich, płyty), wełna mineralna, ściany cementowe, zbrojone szkłempłyty kompozytowe CRC, płyty styropianowo-cementowe, kanapki Beton, włókno szklanepanele kompozytowe, panele papierowe o strukturze plastra miodu, koloidy, płyny, proszki, granulaty i pastyciała stałe itp. są testowane w szerokim zakresie obiektów.

Metoda źródła płaszczyzny przejściowej / Analiza przewodności cieplnej / Tester analizatora technologii Tps 0Metoda źródła płaszczyzny przejściowej / Analiza przewodności cieplnej / Tester analizatora technologii Tps 1

Metoda pomiaru

Przejściowe płaskie źródło ciepła, stan niestabilny

Pomiar właściwości fizycznych


Bezpośredni dostęp do przewodności cieplnej i dyfuzyjności cieplnej
Obiekt testowy
Ciało stałe, ciecz, proszek, pasta, koloid, granulat
Zapytanie o rozmiar próbki
Nie ma specjalnych żądań
Zakres testowy

0,005--300 W/(m*K)

zakres temperatur próbki
Temperatura pokojowa - 130°C
Średnica sondy
15 mm/7,5 mm
Dokładność
+3%, -3%
Powtarzalność
3%
Pomiar czasu
5-160 sekund
Zasilanie
AC 220 V
Całkowita moc
500w



Metoda źródła płaszczyzny przejściowej / Analiza przewodności cieplnej / Tester analizatora technologii Tps 2Metoda źródła płaszczyzny przejściowej / Analiza przewodności cieplnej / Tester analizatora technologii Tps 3Metoda źródła płaszczyzny przejściowej / Analiza przewodności cieplnej / Tester analizatora technologii Tps 4Metoda źródła płaszczyzny przejściowej / Analiza przewodności cieplnej / Tester analizatora technologii Tps 5Metoda źródła płaszczyzny przejściowej / Analiza przewodności cieplnej / Tester analizatora technologii Tps 6Metoda źródła płaszczyzny przejściowej / Analiza przewodności cieplnej / Tester analizatora technologii Tps 7
