| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | BAXIT |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | BXT-DR-S |
| Minimalne zamówienie: | 1 zestaw |
| Cena: | US $5880 / Unit |
| Szczegóły pakowania: | Eksportuj drewniane pudełko |
| Czas dostawy: | 5-8 dni roboczych |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Możliwość Supply: | 500 zestawów / zestawów miesięcznie |
| Zakres testowy: | 0,001-300 W/(m*K) | Zmierz zakres temperatur próbki: | -20 ℃ -320 ℃ (wymaga opcjonalnego zewnętrznego urządzenia do kontroli temperatury) |
|---|---|---|---|
| Wzrost temperatury próbki: | <15°C | Testuj moc próbki P: | Moc sondy nr 1 0 |
| Średnica sondy: | ±3% | Błąd powtarzalności: | ≤3% |
| Mierz czas: | 5 ~ 160 s | ||
| Podkreślić: | analizator przewodności cieplnej metali,miernik przewodności cieplnej z kompozytu ceramicznego,Analizator źródła TPS w płaszczyźnie przemijającej |
||
Przejściowy Pprowadnica Hogrzewanie Sźródło czas pomiaruetoda Termiczne Przewodnictwo Mczas pomiaruWprowadzenie do instrumentu

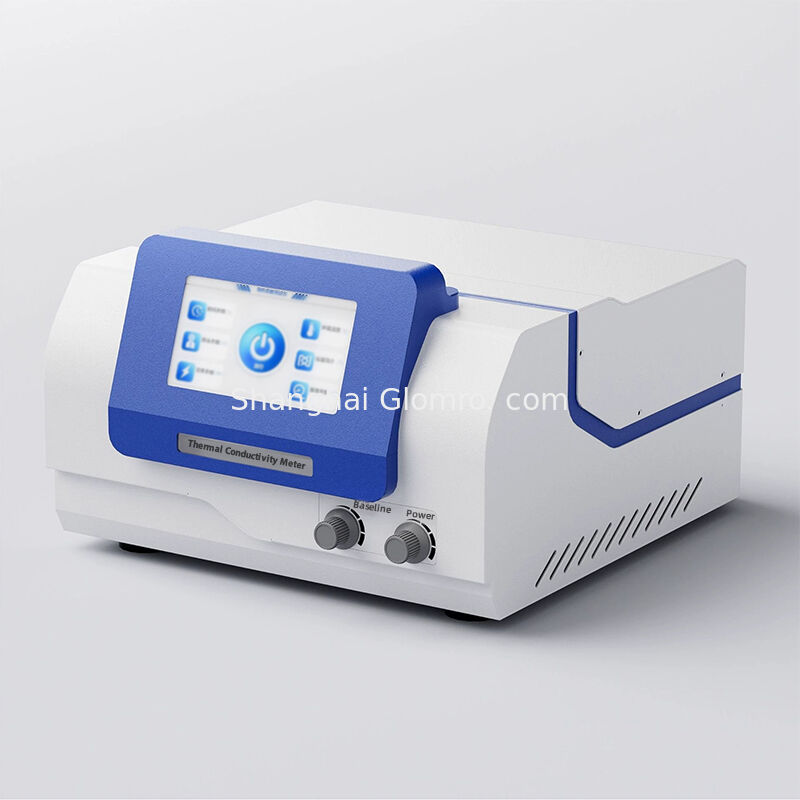

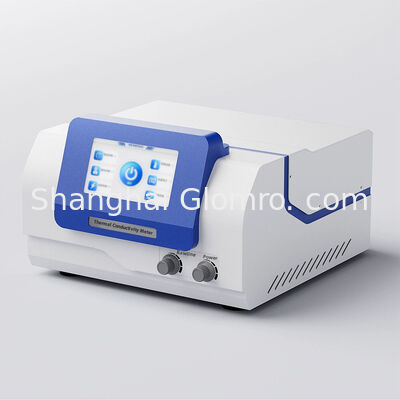

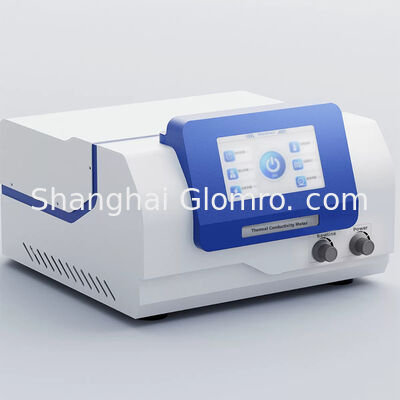

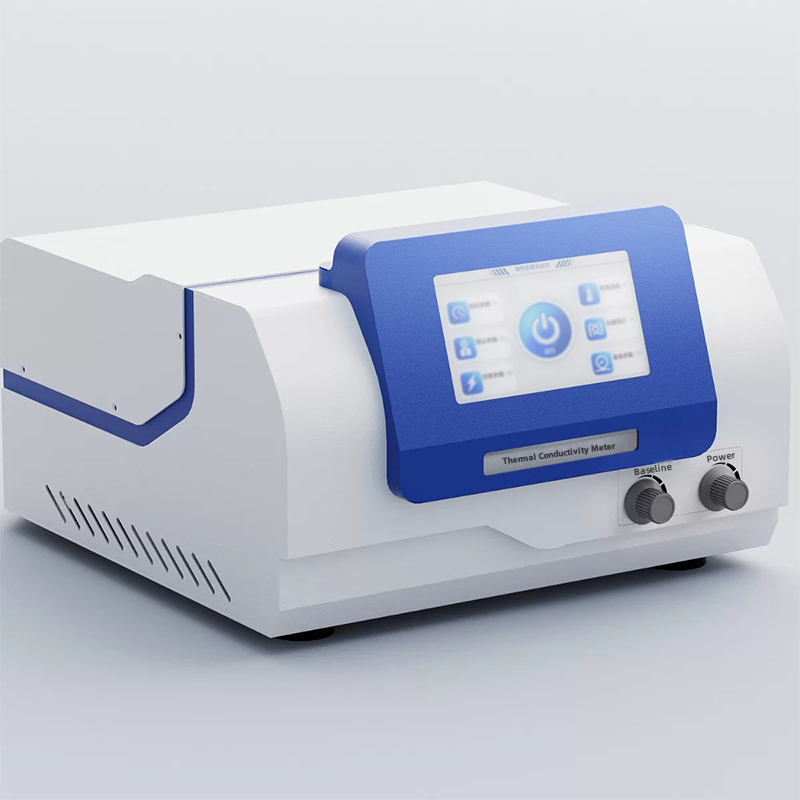

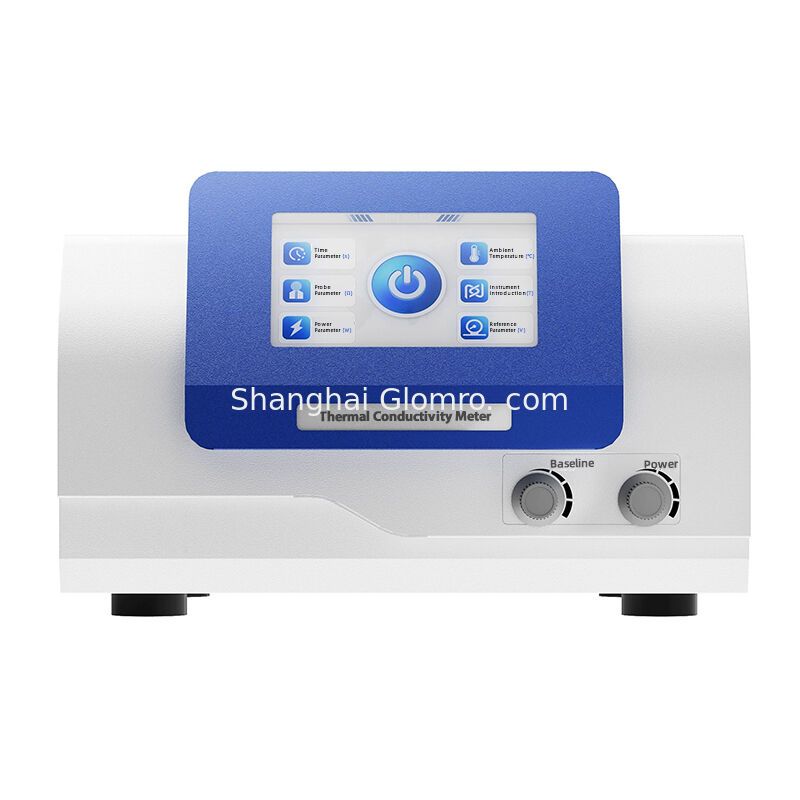

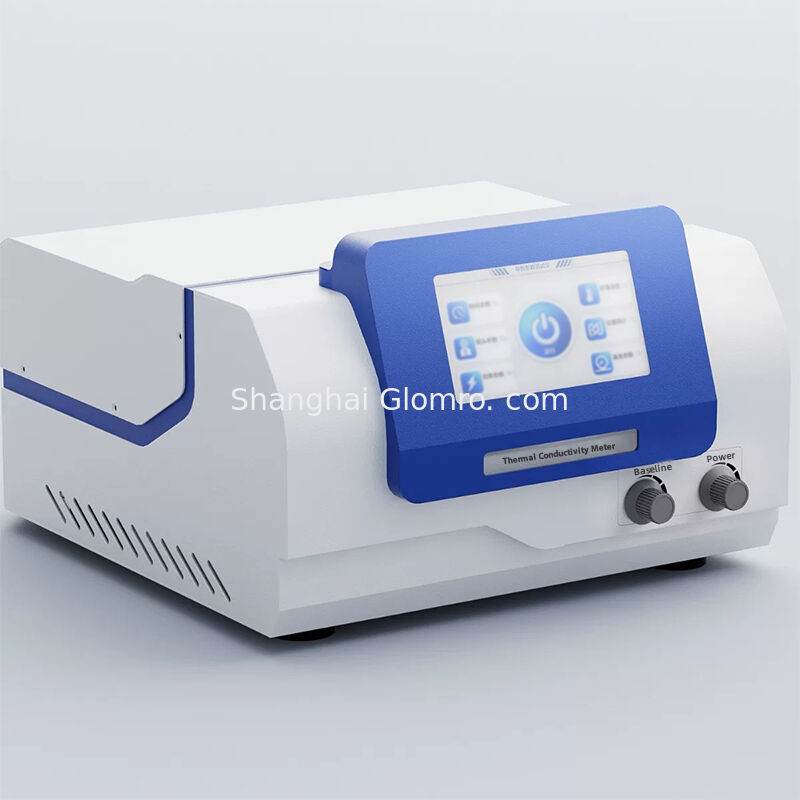

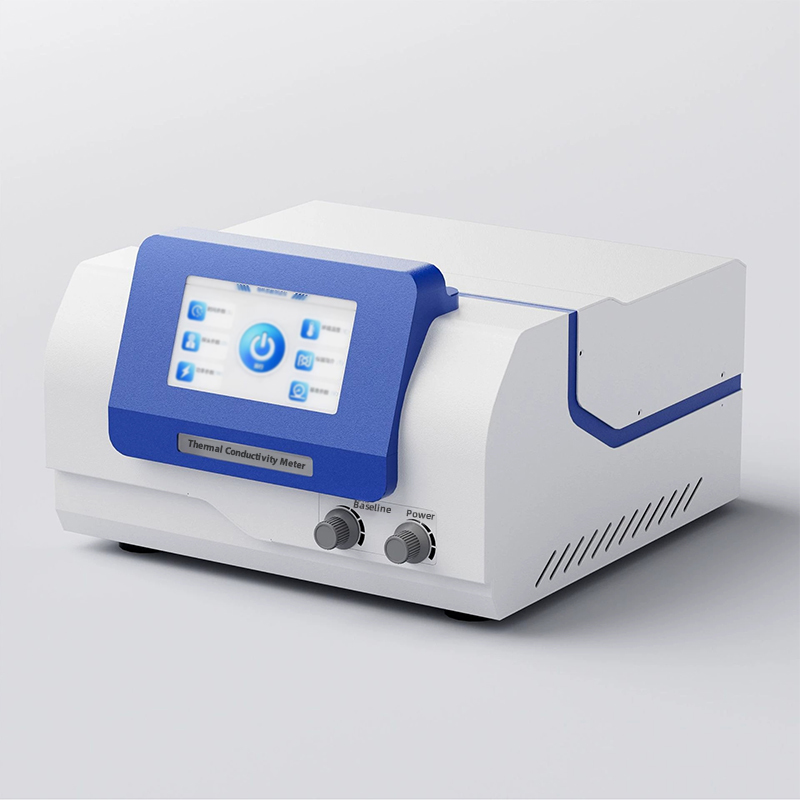

BXT-DR-S to tester przewodnictwa cieplnego opracowany w oparciu o technologię przejściowego płaskiego źródła ciepła (TPS), który może być używany do testowania wydajności przewodnictwa cieplnego różnych rodzajów materiałów. Metoda przejściowego płaskiego źródła ciepła jest najnowszym typem m
etody badania wydajności przewodnictwa cieplnego, która przeniosła techniki pomiarowe na zupełnie nowy poziom. Możliwość szybkiego i dokładnego pomiaru przewodnictwa cieplnego podczas badania materiałów zapewnia dużą wygodę w monitorowaniu jakości przedsiębiorstw, produkcji materiałów i badaniach laboratoryjnych. Instrument jest łatwy w obsłudze, metoda jest prosta i łatwa do zrozumienia, a nie spowoduje uszkodzenia badanego próbki.
Zasada działania
Technologia przejściowego płaskiego źródła ciepła (TPS) to nowatorska metoda pomiaru przewodnictwa cieplnego. Zasada określania właściwości termicznych materiałów opiera się na przejściowej odpowiedzi temperaturowej generowanej przez dyskowe źródło ciepła z ogrzewaniem schodkowym w nieskończonym ośrodku. Wykorzystanie materiałów odpornych na ciepło do stworzenia płaskiej sondy, która służy zarówno jako źródło ciepła, jak i czujnik temperatury. Współczynnik oporu cieplnego stopu jest liniowo związany z temperaturą i oporem, co oznacza, że poprzez zrozumienie zmiany oporu można określić straty ciepła, odzwierciedlając tym samym przewodnictwo cieplne s

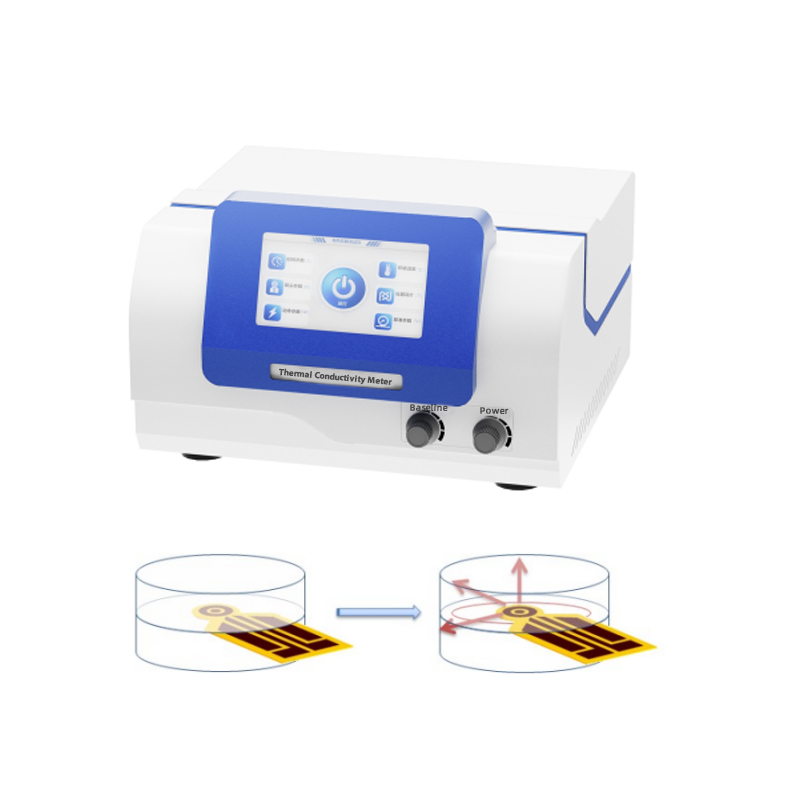

próbki. Sonda tej metody to ciągła, dwuhelikalna cienka folia utworzona przez trawienie stopu przewodzącego, z dwuwarstwową izolacyjną warstwą ochronną na zewnętrznej warstwie i bardzo cienką grubością, co nadaje sondzie pewną wytrzymałość mechaniczną i utrzymuje izolację elektryczną z próbką. Podczas procesu testowania sonda jest umieszczana pośrodku próbki do testowania. Gdy prąd przepływa przez sondę, generowany jest pewien wzrost temperatury, a ciepło generowane jednocześnie rozprasza się do próbek po obu stronach sondy. Szybkość dyfuzji cieplnej zależy od charakterystyki przewodnictwa cieplnego materiału. Poprzez rejestrowanie temperatury i czasu odpowiedzi sondy, przewodnictwo cieplne można bezpośrednio uzyskać z modelu matematycznego.
Obiekt testowy
Metale, ceramika, stopy, rudy, polimery, kompozyty, papier, tkaniny, pianki (materiały izolacyjne i płyty o płaskich powierzchniach), wełna mineralna, cement w
ściany, płyty kompozytowe wzmocnione szkłem CRC, płyty cementowo-polistyrenowe, beton warstwowy, płyty kompozytowe ze stali wzmocnionej szkłem, płyty o strukturze plastra miodu, koloidy, ciecze, proszki, ciała stałe ziarniste i pastowate itp., mają szeroki zakres obiektów testowych.
Główne cechy
u
Potężne możliwości przetwarzania danych. Wysoce zautomatyzowany system komunikacji komputerowej i przetwarzania raportów. ；Nie.
Potężne możliwości przetwarzania danych. Wysoce zautomatyzowany system komunikacji komputerowej i przetwarzania raportów. u
Potężne możliwości przetwarzania danych. Wysoce zautomatyzowany system komunikacji komputerowej i przetwarzania raportów. u
Potężne możliwości przetwarzania danych. Wysoce zautomatyzowany system komunikacji komputerowej i przetwarzania raportów. u
Potężne możliwości przetwarzania danych. Wysoce zautomatyzowany system komunikacji komputerowej i przetwarzania raportów. u
Potężne możliwości przetwarzania danych. Wysoce zautomatyzowany system komunikacji komputerowej i przetwarzania raportów. u
Potężne możliwości przetwarzania danych. Wysoce zautomatyzowany system komunikacji komputerowej i przetwarzania raportów. u
Potężne możliwości przetwarzania danych. Wysoce zautomatyzowany system komunikacji komputerowej i przetwarzania raportów. u
Potężne możliwości przetwarzania danych. Wysoce zautomatyzowany system komunikacji komputerowej i przetwarzania raportów. s, które mają wysoką rozdzielczość i mogą sprawić, że wyniki testów będą dokładniejsze i bardziej wiarygodne;
u
Potężne możliwości przetwarzania danych. Wysoce zautomatyzowany system komunikacji komputerowej i przetwarzania raportów. u
Potężne możliwości przetwarzania danych. Wysoce zautomatyzowany system komunikacji komputerowej i przetwarzania raportów. u
Potężne możliwości przetwarzania danych. Wysoce zautomatyzowany system komunikacji komputerowej i przetwarzania raportów. u
Potężne możliwości przetwarzania danych. Wysoce zautomatyzowany system komunikacji komputerowej i przetwarzania raportów. Parametr techniczny
Zakres testu
|
0,001-300W/(m*K) |
Zmierz temperaturę |
|
próbki -20 ℃ -320 ℃ |
(wymaga opcjonalnego zewnętrznego sprzętu do kontroli temperatury) Średnica sondy |
|
Sonda nr 1 7,5 mm; Sonda nr 2 15 mm |
；Nie. sonda 30 mm Precyzja |
|
±3% |
Błąd powtarzalności |
|
≤3% |
Czas pomiaru |
|
5~160s |
Zasilanie |
|
AC 220V |
Moc całkowita |
|
﹤ |
15℃Wzrost temperatury próbki |
|
﹤ |
15℃Moc próbki testowej P |
|
Moc sondy nr 1 0 |
|
|
Pojedyncza próbka mierzona sondą nr 1 (15*15*3,75 mm) |
Pojedyncza próbka mierzona sondą nr 2 (30*30*7,5 mm) Pojedyncza próbka mierzona sondą nr 3 (60*60*2 mm) Uwaga: Sonda 1 mierzy cienkie materiały o niskiej przewodności, sonda 2 jest konwencjonalną sondą uniwersalną, |
|
a sonda 3 mierzy materiały o wysokiej przewodności o wysokiej przewodności cieplnej. Jeśli powierzchnia badanego materiału jest gładka, płaska i lepka, materiał można układać w stos. W porównaniu z innymi metodami jest szybsza |
|
, prostsza i bardziej
c ompleksowaMetoda przejściowego płaskiego źródła ciepła
|
|
Metoda laserowa |
Metoda gorącej linii |
Metoda płyty ochronnej |
Metody pomiarowe |
|
|
Metoda niestacjonarna |
Metoda stacjonarna |
Metoda stacjonarna |
Metoda stacjonarna |
Zmierz właściwości fizyczne |
|
|
Bezpośrednio uzyskaj przewodnictwo cieplne i dyfuzyjność cieplną |
Bezpośrednio uzyskaj dyfuzyjność cieplną i ciepło właściwe, a następnie oblicz przewodnictwo cieplne na podstawie podanej gęstości próbki |
Bezpośrednio uzyskaj przewodnictwo cieplne |
Zakres zastosowania |
Zakres zastosowania |
|
|
Ciało stałe, ciecz, |
proszek, pasta, koloid, granulat Ciało stałe |
Przygotowanie próbki |
Ciało stałe |
Przygotowanie próbki |
|
|
Brak specjalnych |
wymagań, proste próbki przygotowanie Skomplikowane przygotowanie próbki |
Proste próbki |
przygotowanie z specyficzne wymagania Duży rozmiar próbki |
Dokładność pomiaru |
|
|
± 3%, najlepiej ± 0,5% |
Najlepiej u |
p do ± 10%Najlepiej do ± 5% |
Najlepiej do ±3% |
Model fizyczny |
|
|
Pomiar stykowy płaskiego źródła ciepła, o ile ograniczony kontakt powierzchniowy jest dobry |
Bezdotykowe źródło ciepła |
Źródło ciepła drutowe, model drutu musi być w dobrym kontakcie |
Typ stykowy źródła ciepła, wymaga dobrego kontaktu powierzchniowego |
Zakres przewodnictwa cieplnego [w/(m*k)] |
|
|
0,005-300 |
10-500 |
0,005-10 |
0,005-5 |
M |
|
|
czas pomiaru5-160S |
Kilka minut |
Dziesiątki minut |
Godziny |
|
|
