Model produktu: | BXT-YZ-712 | Zasilanie wejściowe: | 220V50HZ |
---|---|---|---|
Moc maszyny: | 150 W | Zakres czułości: | Biegi 1-10 |
Szybkość transmisji: | 25-28 metrów | ||
High Light: | Maszyna do kontroli igieł stołowych,wykrywacz metali do odzieży,maszyna do kontroli igieł do czapek |

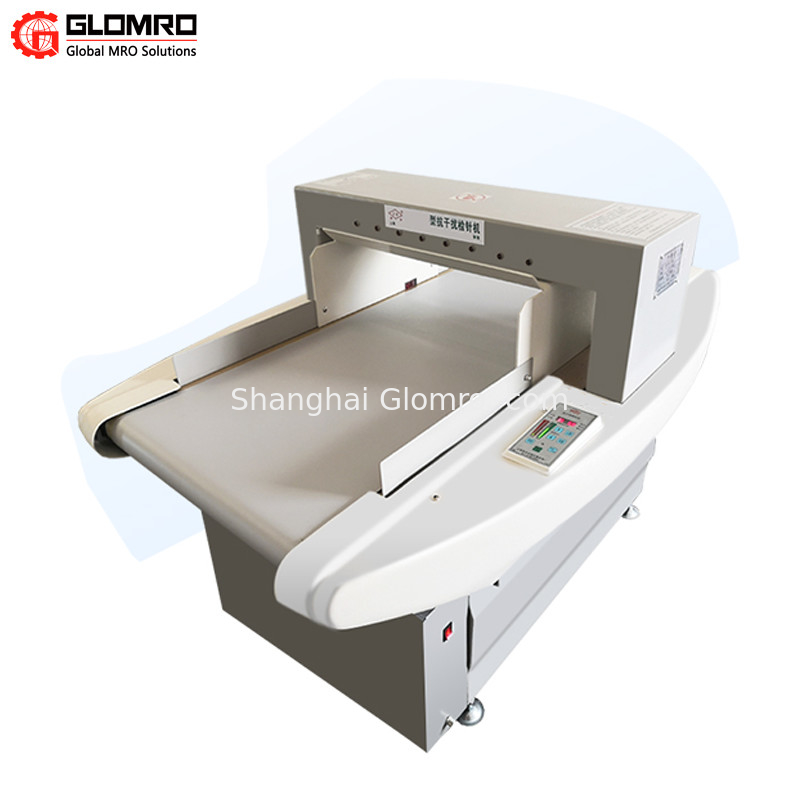

Tester igieł
一, Maszyna używana do testowania
Zasada działania maszyny do kontroli igieł polega na tym, że najpierw górna i dolna sonda odbierają i przetwarzają sygnał, a następnie silny zintegrowany blok elektryczny, zintegrowany blok kontroli czułości, zintegrowany blok odbioru sygnału i zintegrowany blok wyjścia sygnału, aby zakończyć wykrywanie praca.
Gdy towary przechodzące przez maszynę do testowania igieł mają złamane igły lub zawierają metal żelazny i inne substancje, maszyna do testowania igieł nie może przejść, wykryta maszyna do testowania igieł z metalowymi igłami automatycznie zaalarmuje, a taśma przenośnika powróci do pierwotnej pozycji dobra;Inspektor może szybko znaleźć lokalizację złamanej igły zgodnie z lokalizacją wskaźnika sygnału złamanej igły.I odwrotnie, jeśli nie zostanie wykryty żaden metal, towar może przejść przez kanał maszyny do kontroli igieł.Zgodnie z przepisami, zgodnie z którymi tekstylia eksportowe muszą przejść wykrywanie złamanej igły, towary, które przejdą wykrywanie złamanej igły przez maszynę do kontroli igieł, mogą być eksportowane.
二, Instrukcja i standard obsługi maszyny do testowania igieł
Przyrząd testowy jest przyrządem testowym o wysokiej precyzji, dlatego użytkownik musi przestrzegać następujących zasad:
(一)Metoda ruchu instrumentu:
1, metoda ruchomego instrumentu:
Wybierz 4-6 silnych mężczyzn, stań po obu stronach maszyny, ręce z dolnego końca dwóch skrzydeł instrumentu, możesz dowolnie przesuwać całą maszynę.Nie możesz
Wałek przenośnika, który ręcznie kończy taśmę przenośnika.W przeciwnym razie wał napędowy zostanie uszkodzony, co spowoduje uszkodzenie efektu wykrywania.
2, metoda instrumentu Push:
W dolnej części instrumentu znajdują się cztery kierownice.Podczas poruszania się po poziomie wystarczy, że dwie osoby staną po obu stronach instrumentu i za pomocą rąk przepchną się w kierunku celu
Po prostu pchaj dalej.Nie może jednak kolidować z innymi przedmiotami.
(二) Wymagania i metody umieszczania przyrządów:
1, instrument nie może być umieszczony w warsztacie z przewodami wysokiego napięcia, aby nie był zakłócany przez prąd zewnętrzny i fale radiowe.
2, pozycja instrumentu nad lampą fluorescencyjną, musi znajdować się w odległości większej niż dwa metry od płaszczyzny instrumentu, a górna część instrumentu najlepiej nie jest zainstalowana wentylator (wentylator sufitowy),
Również w celu uniknięcia ingerencji z zewnątrz.
3. W dolnej części instrumentu znajdują się cztery śruby podtrzymujące, które pełnią rolę poziomej podpory równowagi.Dlatego przed użyciem należy wypoziomować cztery kołki podtrzymujące
Wsparcie równowagi.Może to odgrywać rolę przeciwzakłóceniową.
Model produktu | BXT-YZ-712 BXT-YZ-812 |
BXT-YZ-715 BXT-YZ-815 |
BXT-YZ-720 BXT-YZ-820 |
BXT-YZ-725 BXT-YZ-825 |
BXT-YZ-730 BXT-YZ-830 |
Zasilanie wejściowe | 220v50Hz | ||||
Moc maszyny | 150w | ||||
Zakres czułości | Biegi 1-10 | ||||
Szybkość transmisji | 25-28 metrów | ||||
Wysokość kontroli mm | 120 | 150 | 200 | 250 | 300 |
Dokładność kontroli mm | Średnica żelaznej kulki ≥1,0 | Średnica żelaznej kulki ≥1,2 | Średnica żelaznej kulki ≥1,5 | Średnica żelaznej kulki ≥2,0 | Średnica żelaznej kulki ≥2,5 |
Szerokość inspekcji mm | 600 mm | ||||
Rozmiar produktu cm | 165*103*92 | 165*103*95 | 165*103*100 | 165*103*105 | 165*103*110 |
Masa netto kg | 160 | 160 | 165 | 165 |
170 |
Numer modelu | BXT-YZ-ST | BXT-YZ-ST12 | BXT-YZ-ST15 | BXT-YZ-ST20 | BXT-YZ-ST25 | BXT-YZ-ST30 | BXT-YZ-ST35 | BXT-YZ-ST40 |
Średnica kuli żelaznej | 0,5 mm | 0,8Φmm | 1Φmm | 1,0-1,2Φmm | 1,2Φmm | 1,5Φmm | 2Φmm | 2,5Φmm |
Metale nieżelazne, takie jak miedź i aluminium | 1Фmm | 1,2Φmm | 1,3Φmm | 1,5Φmm | 2Φmm | 2,5Φmm | 3,5Φmm | 4Φmm |
Średnica SUS ze stali nierdzewnej | 1,2 mm | 1,5Φmm | 1,8Φmm | 1,8Φmm | 2,5Φmm | 3,5Φmm | 4Φmm | 4,5Φmm |
Czuły bieg | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 |
Wysokość kontroli mm | 100 | 120 | 150 | 200 | 250 | 300 | 350 | 400 |
Numer modelu | BXT-YZ-AL |
Zasilanie wejściowe | 220v50Hz |
Moc silnika | 60 W |
Moc maszyny | 90 W |
Rozmiar produktu mm | 1330*700*930MM |
